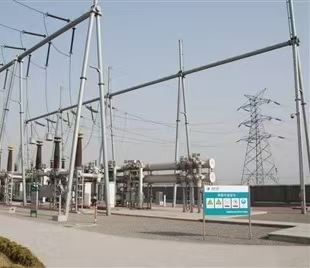

Transformatorstasjon Gantry
Produktoversikt
Transformatorstasjonsportaler (også kjent som Take-off eller Dead{1}}strukturer) er kraftige-stålportalrammer designet for å avslutte overliggende overføringslinjer ved inngangen til transformatorstasjonen. De tåler massiv mekanisk spenning fra ledere, skjermledninger og tungt transformatorstasjonsutstyr under ekstreme klimaforhold.
Tekniske spesifikasjoner
Fullt kompatibel med internasjonale nettstasjonsdesignkoder (ASCE 113, IEC, ASTM, EN).
|
Punkt |
Standard spesifikasjon |
Kjøperalternativer (full tilpasning) |
|
Struktur Type |
Gitterstruktur / Rørformet portalramme |
Egendefinert A-Frame, H-Frame eller Pi-Frame |
|
Spenningsområde |
10kV opp til 500kV+ understasjoner |
Skreddersydd for krav til ryddeavstand |
|
Materialekvivalent |
Q355B / Q235B / Q420 høy-stål |
ASTM A572 Gr. 50/65, EN10025 S355JR / S275 |
|
Design lasting |
Vindhastighet opp til 200 km/t + lederspenning |
Egendefinert beregnet per lokal værstasjonsdata |
|
Tilkoblingstype |
Høy-boltet flens / skjøteplater |
Grad 8.8 eller 10.9 varmgalvaniserte-bolter |
|
Overflatebehandling |
Varm-Dip galvanisert (ISO 1461 / ASTM A123) |
85–120 μm (dupleks malingsbelegg tilgjengelig) |
|
Design levetid |
30+ år |
Utviklet for langsiktig-kritisk infrastruktur |
Produksjonsprosess og kvalitetssikring
Materialsporbarhet:100 % råstålfabrikktestsertifikater (MTC) i henhold til EN 10204 3.1 gitt for hver produksjonsbatch.
Presisjonsfremstilling:CNC-boring, skjæring og automatiserte sveiseprosesser. Alle sveiselinjer overholder strengt AWS D1.1 / EN ISO 3834 standarder med 100 % visuell testing (VT).
Ikke-destruktiv testing (NDT):Ultralydtesting (UT) eller magnetisk partikkeltesting (MT) brukt på kritiske strekksveiser basert på prosjektspesifikasjoner.
Prøveforsamling-:Vi utfører 100 % fabrikkprøvemontering for komplekse portalskjøter før varm-dypforsinking for å garantere null-feilfeltinstallasjon på stedet.
Eksportlogistikk og merkesystem
Smart komponentmerking:Hver eneste vinkelstang, plate og rør er stemplet med en permanent, unik kode som matcher monteringstegningene for rask feltsortering.
Sea-Verdig pakkepakke:Stålkomponenter er sikkert bundet sammen ved hjelp av kraftige-stropper og beskyttet av treplater, burlap eller flerlags-innpakning for å eliminere sinkfriksjon og sjø-saltkorrosjon.
Optimalisering av beholderplass:Tilpasset lengde og buntkonfigurasjon designet for å passe 40 fot HQ/OT (Open Top) containere, og maksimerer plassutnyttelsen for å senke den totale kostnaden for landing.
Full prosjektdokumentasjon leveres
Sendes med hver forsendelse for sømløs teknisk signering-og fortolling:
Rapporter om strukturell belastning og stressberegning (STAAD.Pro / PLS-POLE-ekvivalent utgang)
Godkjente butikk-/fabrikasjons- og monteringstegninger
Varme-inspeksjonsrapporter for galvanisering
Materialtestsertifikater (MTC EN 10204 3.1)
Detaljerte containerpakkelister (utdelt etter bunt- og merkenumre)
Informasjon om innkjøp og tjenester
OEM / ODM-tjeneste:Fullt tilgjengelig (skreddersydd til spesifikasjonsark for lokale kraftverk)
Teknisk støtte:Full støtte for struktur og CAD-detaljer tilgjengelig
Eksempelpolicy:Materialprøver og felles mockup-prøver tilgjengelig på forespørsel
Leveringsbetingelser:FOB, CFR, CIF, DDP støttes
